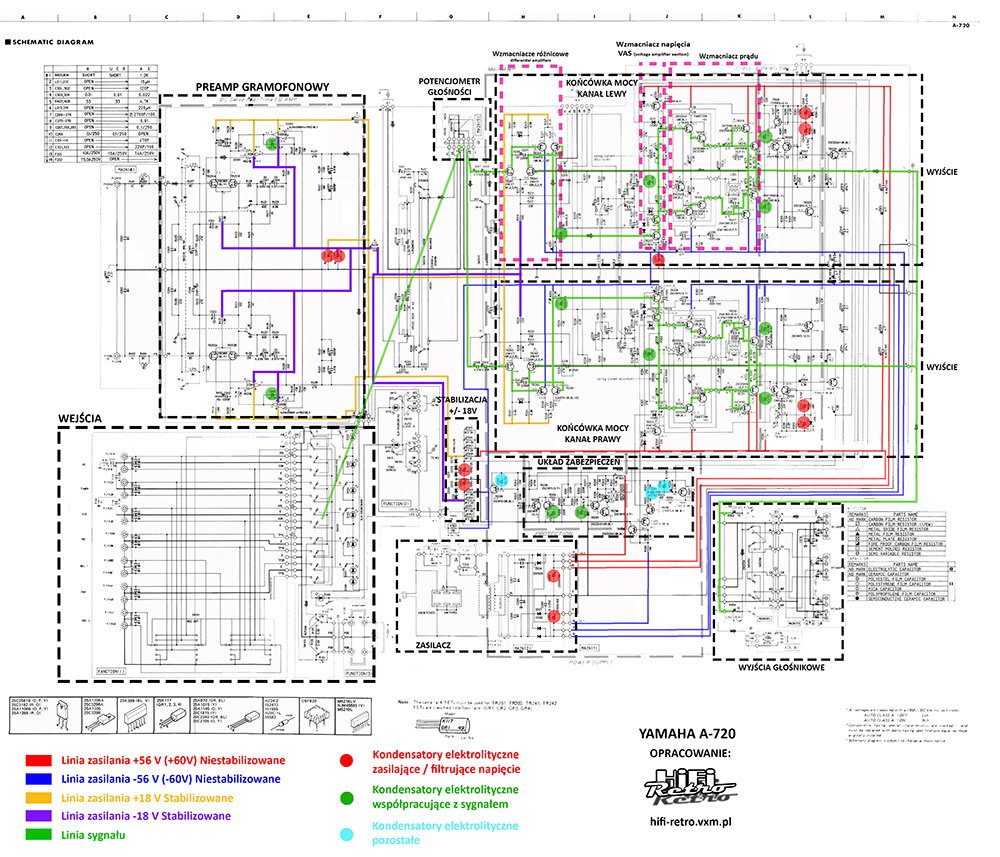

Na prośbę jednego z oglądających moje filmy na kanale HiFi Retro udostępniam rozszerzony schemat wzmacniacza w moim opracowaniu. Dostępny oczywiście dla wszystkich zainteresowanych.
Do pobrania w PDF dostępny tutaj - Na słabszych komputerach przy powiększaniu czasem trzeba trochę poczekać.
